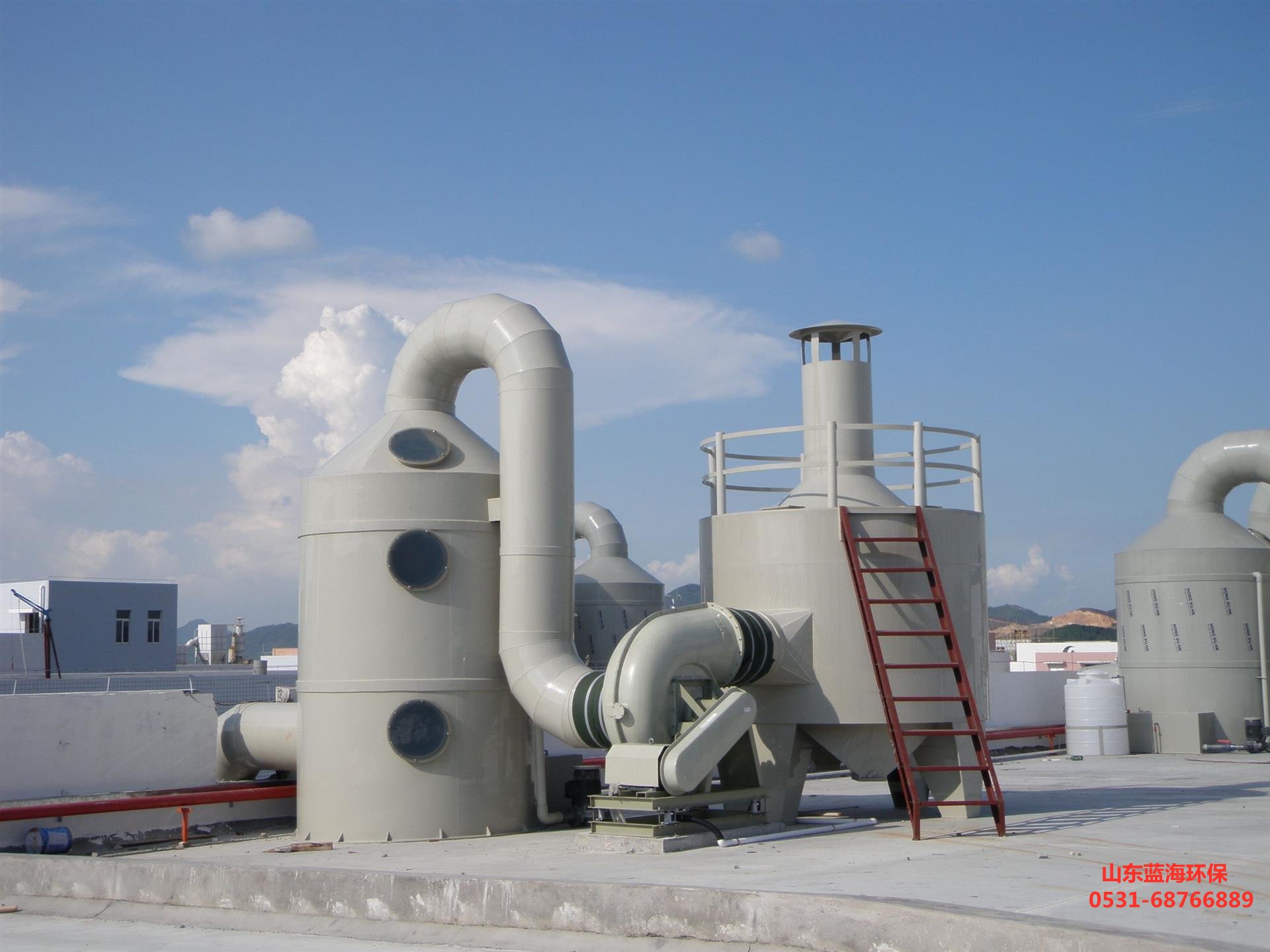

廢氣凈化塔是一種用于處理工業廢氣的設備，其基本作用是通過物理或化學方法將廢氣中的有害物質分離出來。下面詳細介紹廢氣凈化塔的結構：



1. **塔體**：塔體是廢氣凈化塔的主體結構，通常由碳鋼、不銹鋼或玻璃鋼等材料制成。塔體的設計既要保證廢氣能夠順利通過，又要保證凈化裝置能夠安裝在內部。



2. **填料層**：填料層是廢氣凈化塔中的重要組成部分，它提供了足夠的表面積，使廢氣與凈化劑充分接觸并發生反應。填料層一般由陶瓷、塑料或金屬材料制成，根據不同的凈化需求選擇不同類型的填料。填料的種類包括拉西環、鮑爾環、矩鞍環等。

3. **噴淋系統**：噴淋系統由分配母管和噴嘴組成，負責將液體吸收劑均勻噴灑在填料層上，使其與上升的廢氣充分接觸，形成液膜，促進氣液兩相的傳質過程。



4. **除霧器**：除霧器用于捕捉和去除從填料層出來的氣體中夾帶的液滴，防止液滴進入后續的處理設備或***氣中。



5. **儲液箱**：儲液箱位于塔底部，用于儲存循環使用的液體吸收劑，并通過水泵輸送到噴淋系統中。



6. **進風口和出風口**：進風口位于塔底部，而出風口則位于塔***部。廢氣從進風口進入塔內，經過處理后從出風口排出。



7. **檢修口**：為了便于設備的維護和檢修，廢氣凈化塔通常設有檢修口。



8. **控制系統**：現代廢氣凈化塔通常配備自動控制系統，用于監測和調節設備的運行狀態，確保處理效果穩定。



綜上所述，廢氣凈化塔通過多層結構和復雜機制，實現了對工業廢氣的有效處理。其核心在于通過氣液兩相的充分接觸和反應，將有害物質轉化為無害或低害物質，從而保護環境和人類健康。
